冬奥会的音响灯光设备应用

2022-05-16 03:29:32    来源:    点击:1578    喜欢:0

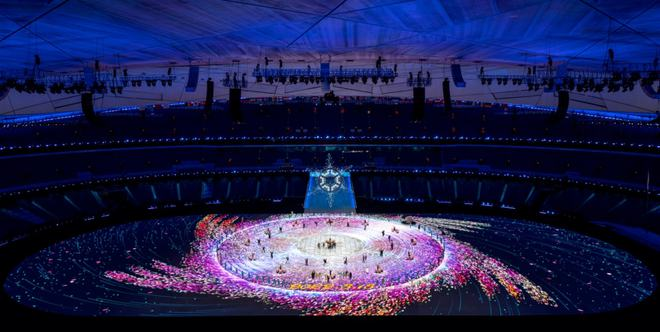

 3月13日晚,伴随着唯美温暖的《雪花》的旋律,北京2022冬奥会闭幕式缓缓落下帷幕,为“一朵雪花”的旅途画上完满的句号。

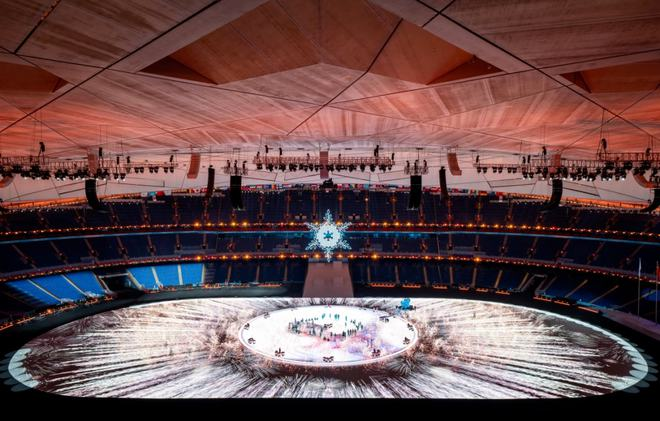

开闭幕式以“在温暖中永恒”为主题,在视效、灯光、舞美、服化道、音乐等配合下,通过“留声机”的形象寓意,回溯了过去的精彩时刻与感动瞬间,将北京这座“双奥之城”的伟大时刻永远保留下来。


 今天,我们来一探幕后大有来头的音响灯光设备和精心设计!


音频

本次北京冬奥会/冬残奥会开闭幕式音响设计共计使用了近500只扬声器,功放200余台:其中鸟巢碗边吊挂276只扬声器,22组用于覆盖高层观众席,2组用于舞台返送;地面摆放140多只扬声器分别覆盖底层观众席以及前区舞台;演员候场区大约使用90只扬声器,以保证所有观众的最佳听音效果。整场活动使用了超过1000个音频路由、24组光纤、12组MADI,确保了现场及直播的万无一失。

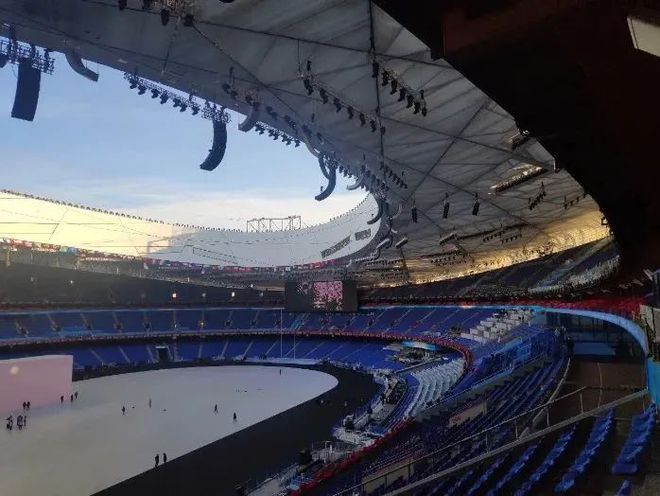

音频团队选择L-Acoustics Soundvision软件建模预测及K2线阵列为现场扩声,呈献惊艳的声音效果!现场使用L-Acoustics的K2扬声器组成线阵列吊挂。K2不仅拥有卓越的声压级和饱满、干净的声音品质,先进的panflex指向性调节技术更是给音响设计师打造全覆盖声场提供了不少便利,通过调整音箱的水平角度对观众席进行精准的投射,且有效避免墙体反射等问题。

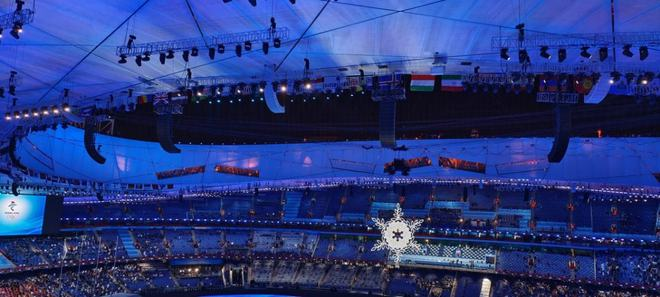

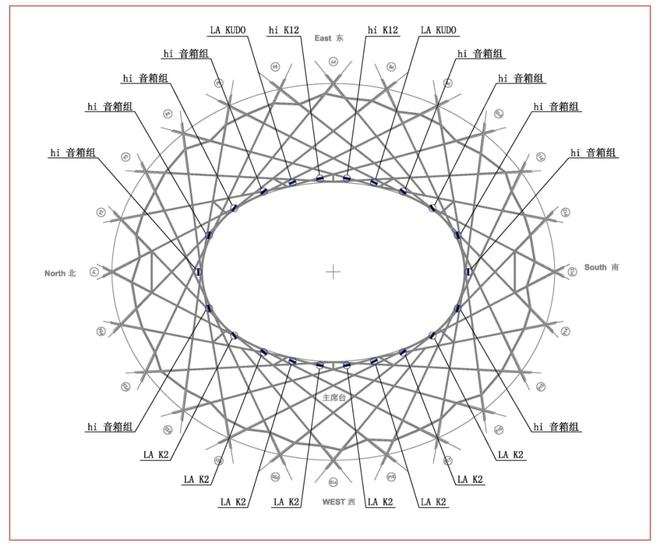

吊挂扬声器位置示意图

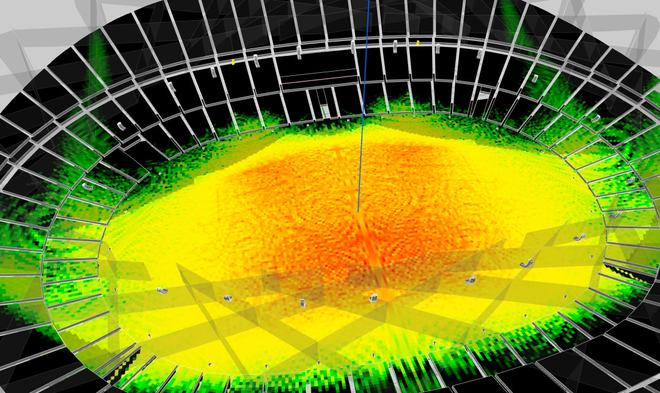

通过SoundVision对主扩扬声器设计方案测算出的数据

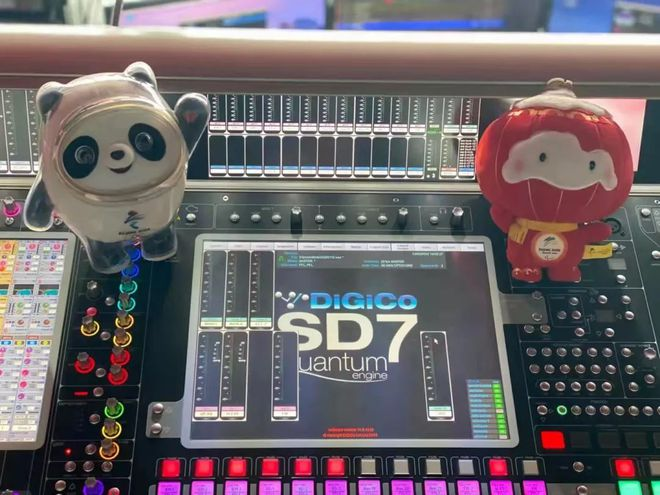

为了达到安全性要求,本次冬奥会闭幕式调音台系统选用了具有双引擎架构的DiGiCo SD7Q,其镜像备份功能可在两个引擎之间无缝热备份极大的增加了系统的安全性,同时在中央环路中再加入另一张备份控台,就做到四重引擎备份,双重控台界面备份。



接口箱采用了配套的DIGICO SD-RACK


在进行声场调试时,同时使用了L-Acoustics的M1测试系统以及Smaart测试系统。团队主要对三类区域进行了分别调试,即:一层观众区、主席台区域与高层观众区。处理好这三个部分之间的比例与延迟尤为重要,否则会出现啸叫等严重的问题。

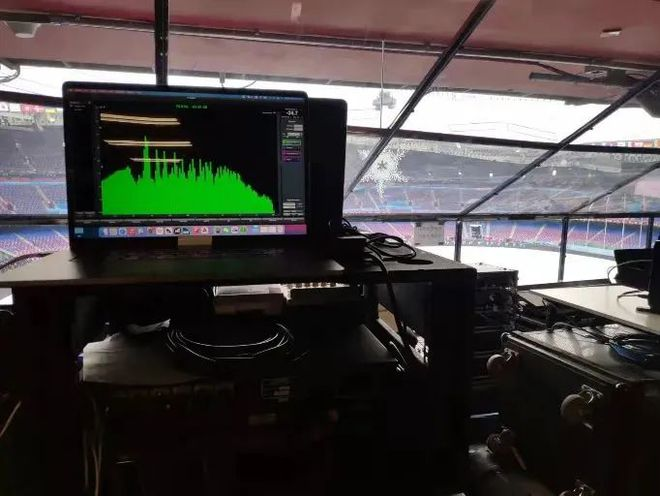

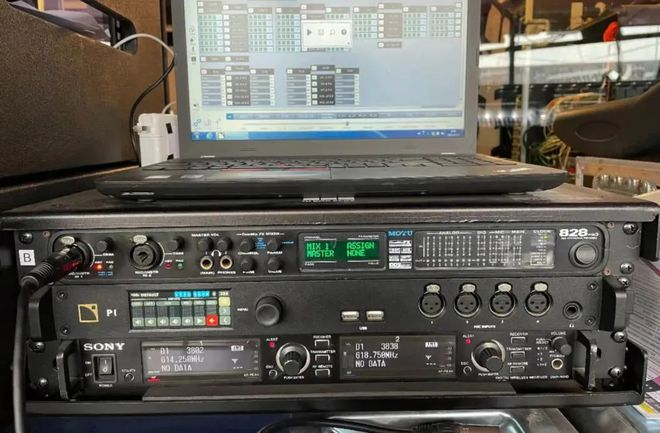

两套测试系统的软硬件


拾音作为整个链路中的重要部分,所使用的有线话筒和无线话筒是一个较为庞大的工程。最终在每个拾音环节设计中,均考虑了有线、无线话筒互备的拾音方案。

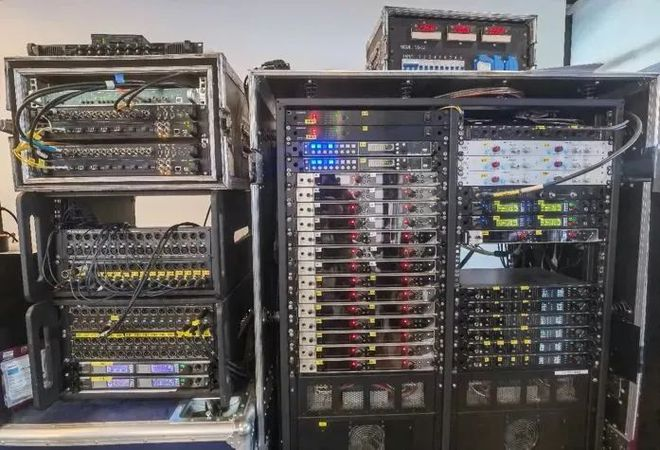

现场使用的SENNHEISERSHURE数字无线话筒设备

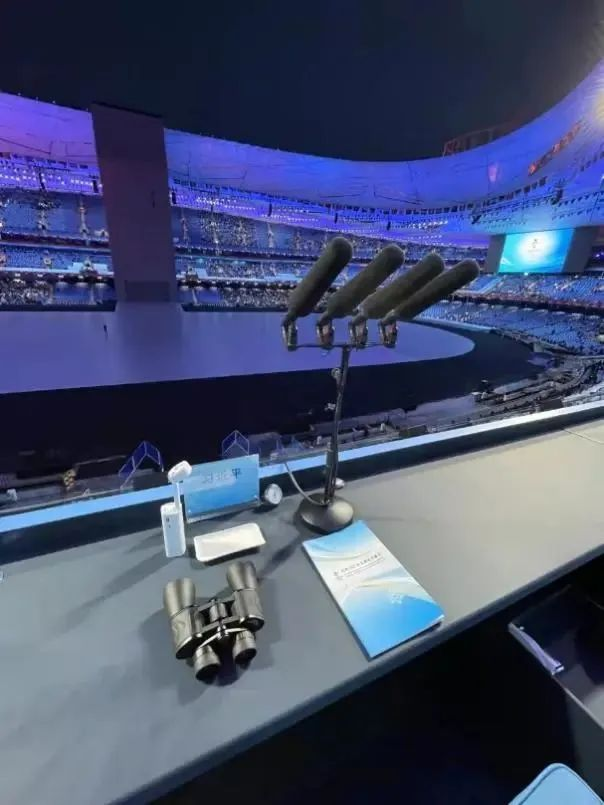

主席台拾音话筒采用了4MKH416


灯光

北京是世界上第一座“双奥之城”。因此,灯光设计团队在进行灯光设计的时候,希望借助光的艺术,呈现冬奥会、冬残奥会的自然之美、人文之美和运动之美。为此努力将灯光色彩带来的情感属性推向极致,比如冬季颜色的主旋律蓝色、白色,还有最骄傲的中国红。

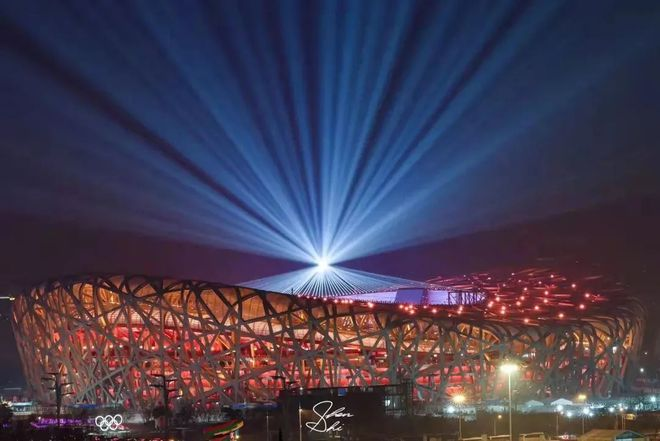

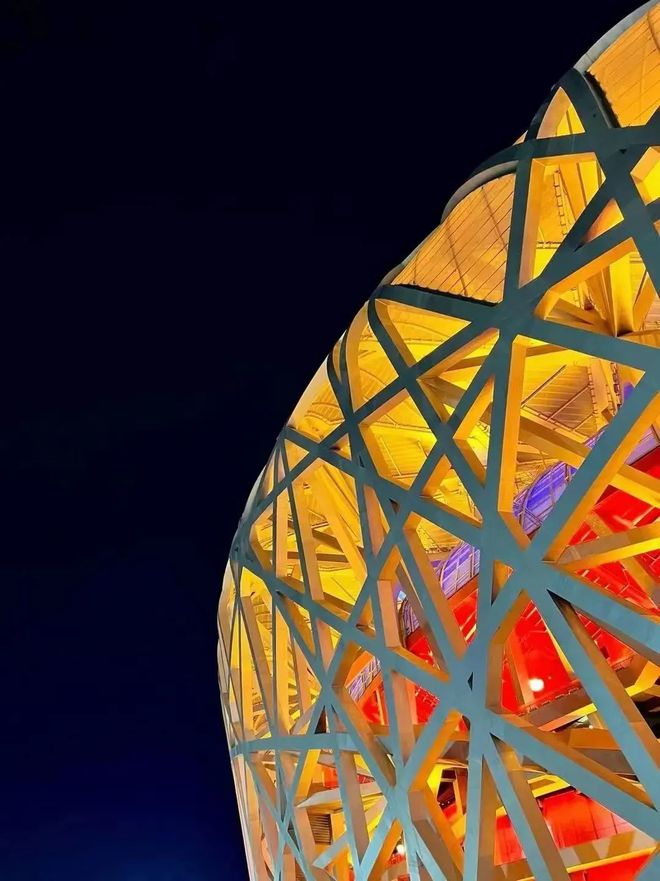

光影色彩还赋予“鸟巢”极强的氛围感。灯光设计团队在“鸟巢”顶部的膜结构间安装泛光灯具,对“鸟巢”顶部的结构进行勾勒。从空中俯瞰“鸟巢”时,可以看到其钢结构经过灯光的渲染与分割,呈现出“内光外透”的效果,也让“鸟巢”的立体感和层次感得到进一步加强。

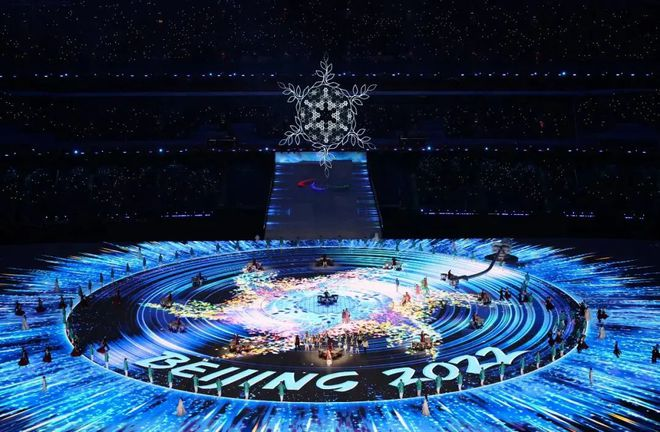

从上至下到建筑灯光、观众席灯光、地面表演灯光形成一个立体的多维度的灯光。


2008年时的奥运会,大部分的灯光设备都从国外进口,但到了如今2022年,冬奥会、冬残奥会上所有的灯光设备都是国产的。原创的产品与原创的创意,这些都是国家经济发展带来的变化,这是我国艺术的文化自信体现,也是我国演艺科技突飞猛进的证明。


在这次冬奥会闭幕式上,就有EK COLLIRDER-BAR-IP频闪条、ORCA虎鲸、COLOR RANGER Q48E染色灯、COLLlDER FC频闪、KMAX,配合主创团队的审美需求,为全球观众呈现温暖明亮的浪漫光芒。
